厂房屋顶自然通风器选用与安装方法说明

现在的厂房里面夏天热冬天冷，因为其面积比较大，里面的人员也比较密集，当中的设备更是会产生很大的热量和噪音，以及危害人身体健康的污浊空气，那么针对这个问题该如何来解决呢，那就是在我们厂房的屋面安装屋顶自然通风器，那么问题来了，屋面自然通风器在厂房里面该如何来选用与安装呢（如下图所示就是屋顶自然通风器的选用参数表）

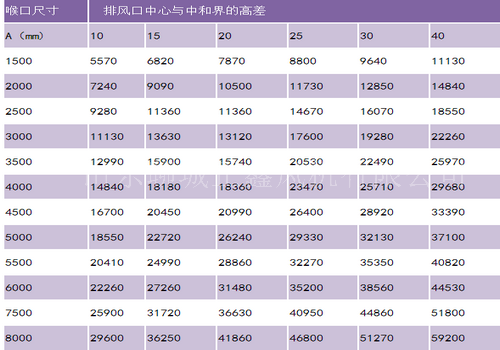

屋顶自然通风器排风参数表

屋顶自然通风器的设计和工作原理主要围绕着空气动力学风载体型理论”风作用于物体时，迎风面为压力，背风面顺风向的侧面为吸力”而展开的，同时结合建筑结构力学，经过无数次的测试和改进，形成目前比较完善的集采光和通风的理想产品。

一．屋顶自然通风器其性能主要体现在：

1、整体设计为流线圆弧型，既确保了通风器的本体强度，也有效的减轻了通风器本体所承受的风压；

 2、利用通风器本体高度和弧形所形成的大容积，有效提高了室内空气的收集和排放能力；

 3、设置助推风槽(同时也是排水口)将整个屋面演变成风力收集平台，聚集屋面风力，对通风器形成自下向上的风压推力，带动聚热仓空气向上排出；

 4、任何方向的风越过通风器顶部必然对出风口形成的吸力，提高通风器的上拔速度。

二、屋顶自然通风器结构及外形尺寸

屋顶自然通风器（俗称气楼）主要由以下几部分组成：屋顶自然通风器骨架、挡雨板、阀板及电动开启机构(是否采用电机开启机构由用户需要确定)、排水沟、泛水板、外维护板。

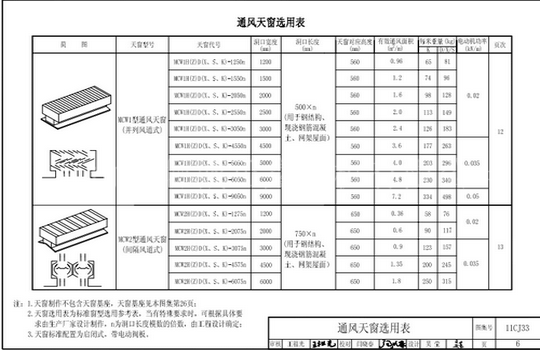

按喉口宽度a，该通风天窗可分为七种类型；而按照风荷载的取值不同，每种类型又可分为三种规格，共有二十一种规格，其主要外形尺寸如表所示。

该产品采用电动开启机构(是否采用电机开闭机构由用户根据需要确定)，开启机构由电动机、减速机、传动机构等组成，开关控制可以根据需要装设在便于操作的地点。

·二、屋顶自然通风器的选择

 可按公式计算选择，亦可直接查表选择，下面分别介绍这两种选择方式。

1、公式计算选择法：

计算时应根据生产时的散热量、厂房高度、室内外温度等因素计算所需排风量，再确定通风天窗喉口宽度及通风天窗长度a、L。

TC型通风天窗可按下式进行计算：

式中：

Aρ ——通风天窗排风面积

Gρ ——排风量

g ——重力加速度

Pρ ——通风天窗排风口空气密度

△h ——通风天窗顶部距中和界高度  m

Pw ——进风口处空气密度      千克每立方米

Pρ ——室内空气平均密度       千克每立方米

Pnp=pn+pp／(简化取值)

Pn ——室内工作面气密度       千克每立方米

ξ——通风天窗排风口局部阻力系数  TC型通风天窗=1．68

屋顶自然通风器外形是圆弧形组合式，是正鑫在对国内同类产品进行深入研究探讨，并吸收国际上同类产品的先进技术，开发研制的新一代排风换气的产品。在气流结构上进行了多工况优化试验，在结构上进行了多次优化改进，从而达到了国际水平。圆弧形组合式屋顶通风器是高热厂房自然通风理想的改型换代产品。

屋顶自然通风器具有排风阻力低的突出优点，是性能良好的自然通风设备。另外，该屋顶通风器结构还具有良好的防雨雪及避风性能，任意方向或风力大小都不会影响屋顶通风器的排风效果，所以不需另设挡风板。

厂房屋顶自然通风器选用

屋顶自然通风器喉部设电动阀板，电动阀板开启灵活，关闭严密。阀板夏季开启。起导流作用，确保良好的通风效果；冬季关闭严密，确保采暖系统按设计工正常运行。如果厂房含湿量较高，屋顶通风器喉部围护板均可采取保温措施，以防结露。

屋顶自然通风器产品特点及用途：

屋顶自然通风器外围护板彩金属压型彩色板，具有自重轻、可现场组合安装、施工周期短等特点。屋顶通风器可广泛用于电力、冶金、化工、石油、机械等行业的各类厂房通风和换气。
